Parameter(参数) Symbol（标示） Value（数据） Unit（单位） Core constant(磁芯常数) C1 0.236 mm -1 Effective path length（有效长度） Le 756 mm Effective area（有效截面积） Ae 3200 mm 2 Effecti
产品详情
| Parameter(参数) | Symbol（标示） | Value（数据） | Unit（单位） |
| Core constant(磁芯常数) | C1 | 0.236 | mm-1 |
| Effective path length（有效长度） | Le | 756 | mm |
| Effective area（有效截面积） | Ae | 3200 | mm2 |
| Effective volume（有效体积） | Ve | 2598400 | mm3 |
| Inductance factor(电感因数) | AL | 11000 | nH/N2 |
| Weight of set（重量） | W | 12400 | g |

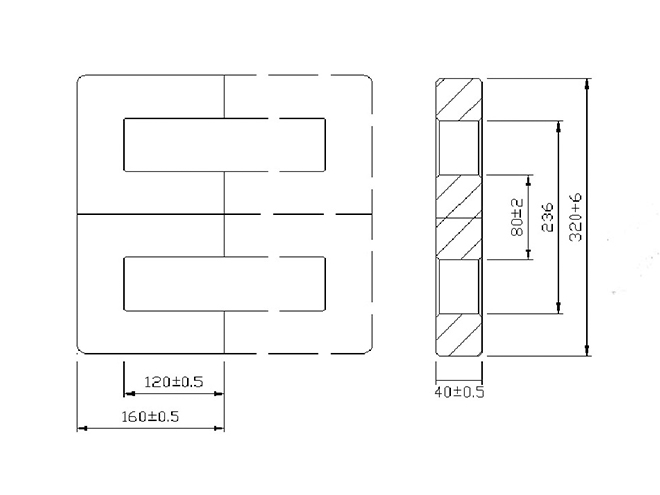

| Other name（其他名称） | EE320/160/40 EE320/320/40 | ||
| Product code (产品编码) | S/N | S/N:P02110056 | |
| Calculated Output Power (最大可能输出功率) Unit(单位):W | ||||
|
Circuit Type(电路类型) |
Switching Frequency(工作频率) | |||
| 20KHz | 50KHz | 100KHz | 250KHz | |
| Push-pull converter(推挽式电路) | 387900 | 630400 | 872900 | 1697000 |
| Flyback converter(反激,回扫电路) | 129300 | 210100 | 290900 | 565600 |
| Forward converter(正激,拓扑电路) | 193900 | 315200 | 436400 | 848500 |
