磁芯厂家供应铁氧体限时优惠—巨得磁电

　　铁氧体是由铁的氧化物及其他配料烧结而成。一般可分为永磁铁氧体、软磁铁氧体和旋磁铁氧体三种。
　　永磁铁氧体又叫铁氧体磁钢，就是我们平时见到的黑色小磁铁。其组成原材料主要有氧化铁、碳酸钡或碳酸锶。充磁后，残留磁场的强度很高，并可以长时间保持残留磁场。通常用作永久磁铁材料。例如：扬声器磁铁。
　　软磁铁氧体是由三氧化二铁和一种或几种其他金属氧化物(例如：氧化镍、氧化锌、氧化锰、氧化镁、氧化钡、氧化锶等)配制烧结而成。之所以称之为软磁，是因为当充磁磁场消失后，残留磁场很小或几乎没有。通常用作扼流圈，或中频变压器的磁芯。这和永磁铁氧体是完全不同的。旋磁铁氧体是指具有旋磁特性的铁氧体材料。磁性材料的旋磁性是指在两个互相垂直的直流磁场和电磁波磁场的作用下，平面偏振的电磁波在材料内部按一定方向的传播过程中，其偏振面会不断绕传播方向旋转的现象。旋磁铁氧体已广泛应用于微波通信领域。按照晶体类型分，旋磁铁氧体可分为尖晶石型、石榴石型和磁铅石型(六角型)铁氧体。
　　铁氧体是一种非金属磁性材料，一般由铁、锰、镁、铜等金属氧化物粉末按一定比例混合压制成型，然后在高温下烧结而成的。 由于它的制造方法与陶瓷相似，所以又称它为磁性瓷，在电性能上它呈半导体特性，外观上它呈深灰色或黑色，硬而且脆。铁氧体有两个突出的特点：一是电阻率高，二是磁导率高，这使它能够在很宽的频率范围内(从kHz到MHz)广泛应用，而且高频、低功率的磁心都由整块的铁氧体组成。从组成上分，铁氧体可分为 MnZn铁氧体和NiZn铁氧体，它们在性能上存在一定的差异。

　　MnZn铁氧体的饱和磁密Bs一般为(0.2～0.35)T，电阻率为(10～103)Ω-m，居里温度在200℃左 右，磁导率高，相对初始磁导率μi可高达10000，适合于1MHz以下做变压器和扼流圈等磁心。NiZn铁氧体比MnZn铁氧体电阻率更高，一般为 (105～108)Ω-m，饱和磁密Bs为(0.3～0.5)T，磁导率比MnZn的低，居里温度高于MnZn铁氧体。它可用在(1～300)MHz的高 频情况，性能优于MnZn铁氧体。但由于我国镍金属含量没有锰的含量丰富，NiZn铁氧体的价格要比MnZn铁氧体高很多。
　　值得注意的是：铁氧体的温度特性比较差，随着温度的升高，饱和磁密下降很明显。另外由于铁氧体的饱和磁密不高(一般小于0.5T)，因而它在低频下几乎不能使用。

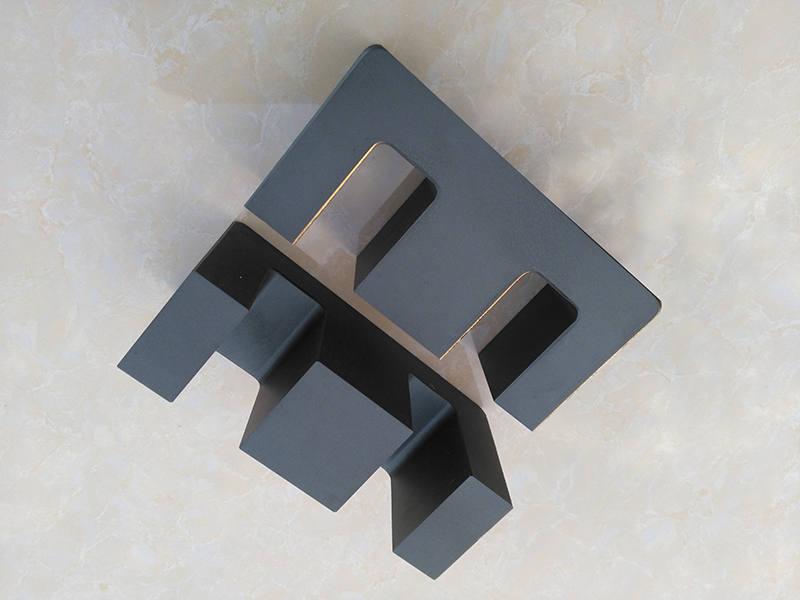

　　江苏巨得磁电科技有限公司，座落于江苏历史文化名城盐城市，注册资本2500万人民币，公司前称盐城鑫源磁电科技有限公司，是一家集铁氧体生产、经营、科研、技术开发及信息服务为一体的高新技术企业。经过全体员工多年的不懈努力，诚信经营，以客户满意为宗旨，不断得到客户的信任和支持，于2012年征地66亩，新建厂房8000平方，并增加多台先进设备，扩大产能的同时不断强化和提高产品质量，以满足客户的需求。 我厂主要产品有EE型.UF型.UY型.O型.EC型.PM型等大规格磁芯，超过30种材质，几百种磁芯规格。产品被广泛应用在航天，能源，电子，环保，医疗，机械加工，轨道交通等领域,并与国内多家高等院校科研所建立广泛合作关系 我们本着诚信、创新的企业精神，为您提供周到的服务，并真诚期待您的支持与惠顾。磁芯厂家供应铁氧体限时优惠
