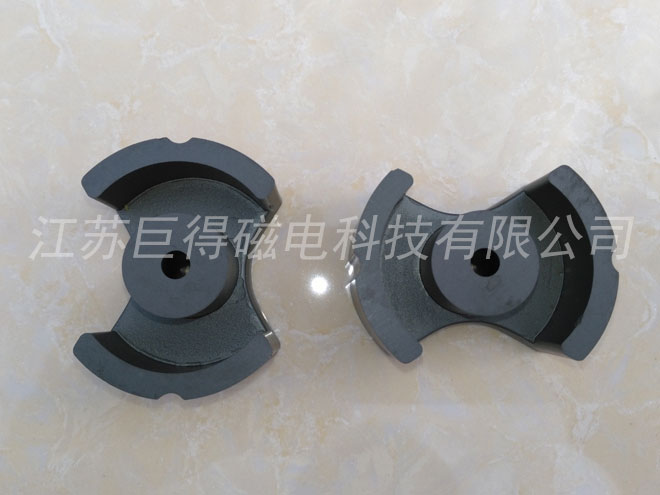

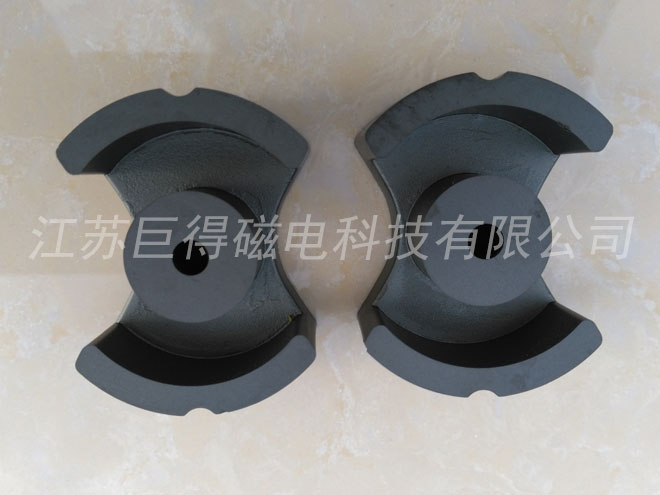

PM87 磁芯

Parameter(参数) Symbol（标示） Value（数据） Unit（单位） Core constant(磁芯常数) C1 0.195 mm -1 Effective path length（有效长度） Le 143 mm Effective area（有效截面积） Ae 732 mm 2 Effectiv

立即咨询立即咨询

联系我们：陈经理189-6192-0586

邮箱：540025866@qq.com

产品详情

Parameter(参数)	Symbol（标示）	Value（数据）	Unit（单位）
Core constant(磁芯常数)	C1	0.195	mm^-1
Effective path length（有效长度）	Le	143	mm
Effective area（有效截面积）	Ae	732	mm²
Effective volume（有效体积）	Ve	180441	mm³
Inductance factor(电感因数)	AL	14797	nH/N²
Weight of set（重量）	W	820	g
Other name（其他名称）	PM87/70
Product code (产品编码)	S/N	S/N:P02110102

Calculated Output Power (最大可能输出功率) Unit(单位):W
Circuit Type(电路类型)	Switching Frequency(工作频率)
Circuit Type(电路类型)	20KHz	50KHz	100KHz	250KHz
Push-pull converter(推挽式电路)	4000	6500	9000	17600
Flyback converter(反激,回扫电路)	1300	2100	3000	5800
Forward converter(正激,拓扑电路)	2000	3200	4500	8800
