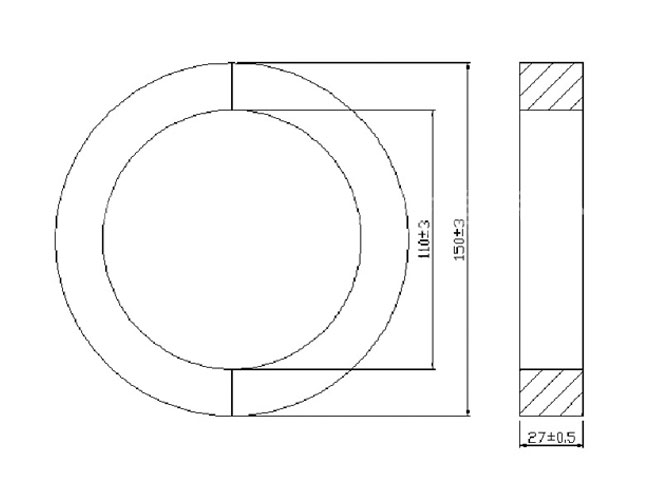

H150 磁芯

Parameter(参数) Symbol（标示） Value（数据） Unit（单位） 2K 5K 10K Core constant(磁芯常数) C1 0.755 0.755 0.755 mm -1 Effective path length（有效长度） Le 408 408 408 mm Effective area（有效截面

立即咨询立即咨询

联系我们：陈经理189-6192-0586

邮箱：540025866@qq.com

产品详情

Parameter(参数)	Symbol（标示）	Value（数据）			Unit（单位）
		2K	5K	10K
Core constant(磁芯常数)	C1	0.755	0.755	0.755	mm^-1
Effective path length（有效长度）	Le	408	408	408	mm
Effective area（有效截面积）	Ae	540	540	540	mm²
Effective volume（有效体积）	Ve	220428	220428	220428	mm³
Inductance factor(电感因数)	AL	3400	8300	16600	nH/N²
Weight of set（重量）	W	1058	1058	1058	g
Other name（其他名称）
Product code (产品编码)	S/N	S/N:P02110117

Calculated Output Power (最大可能输出功率) Unit(单位):W
Circuit Type(电路类型)	Switching Frequency(工作频率)
Circuit Type(电路类型)	20KHz	50KHz	100KHz	250KHz
Push-pull converter(推挽式电路)	33200	53900	747400	145300
Flyback converter(反激,回扫电路)	11000	17900	24900	48400
Forward converter(正激,拓扑电路)	16600	26900	37300	72600

标签：环型磁芯
