铁硅铝粉芯是软磁材料的一种,它饱和磁感应强度高,同时具有良好的高频磁性能及低损耗、低成本等特点,而获得广泛应用。今天小编带您来了解一下关于铁硅磁芯的相关知识。
软磁材料是指那些易于磁化并可反复磁化的材料,但当磁场去除后,磁性即随之消失。这类材料的特性标志是:磁导率(μ=B/H)高,即在磁场中很容易被磁化,并很快达到高的磁化强度;但当磁场消失时,其剩磁很小。这种材料在电子技术中广泛应用于高频技术。如磁芯、磁头、存储器磁芯;在强电技术中可用于制作变压器、开关继电器等。
常用的磁粉芯有:铁粉芯、坡莫合金粉芯、铁硅铝粉芯三种。
磁芯的有效磁导率μe及电感的计算公式为:μe = DL/4N2S × 109
其中:D 为磁芯平均直径(cm),L为电感量(享),N 为绕线匝数,S为磁芯有效截面积(cm2)。
铁硅铝是什么呢?简单来说,它是由铝-硅-铁组成,它拥有相当高的Bmax(1050tM),它的磁芯损耗远低于铁粉芯及高磁通,有低磁致伸缩(低噪音),是低成本的储能材料,无热老化,可以用于替代铁粉芯,在高温下性能非常稳定。铁硅铝的特点:适当的成本,较低的损耗,高饱和度,低磁致伸缩,无热老化现象,软饱和。

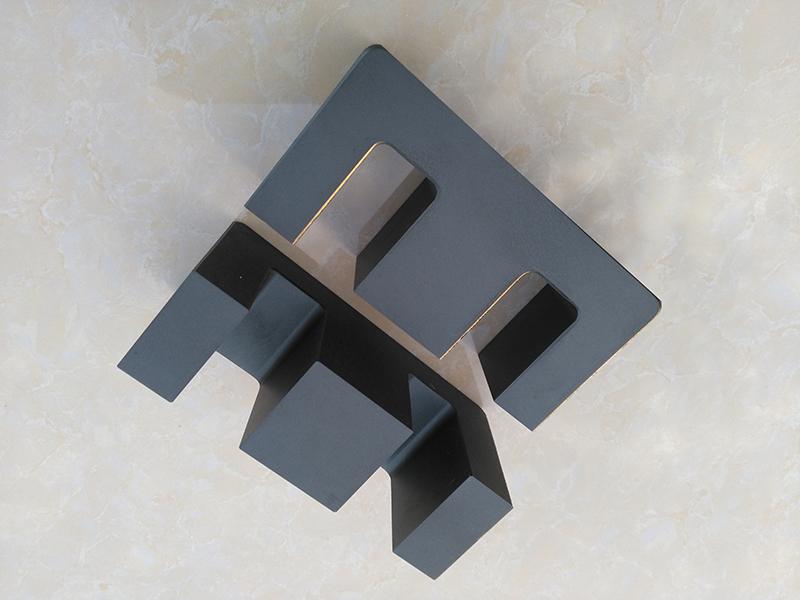

铁硅铝有六种磁导率:26μ、40μ、60μ、75μ、90μ和125μ;有环型,E型,方型,圆柱型等形状。铁硅铝应用包括功率因数校正扼流圈,升压/降压稳压器,直流输出电感器和回归变压器。它是开关电源输出扼流圈、PFC电感及谐振电感的最佳选择,具有较好的性能价格比。
