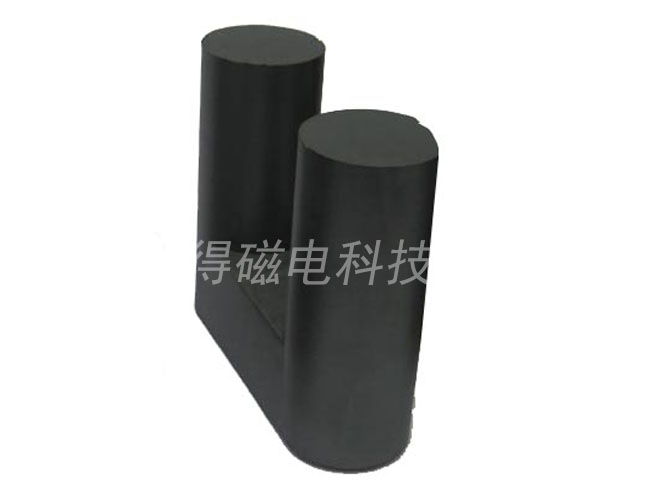

连接线磁环基本分为2种,一种是镍锌铁氧体磁环,还有一种是锰锌铁氧体磁环,它们各起着不同的作用。下面江苏巨得磁电科技有限公司告诉大家连接线磁环如何正确的选择及作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点,且在低于1MHz的频率时,具有较低损耗的特性。镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性,及在高于1MHz的频率亦产生较低损耗等。锰锌铁氧体的磁导率在几千---上万,而镍锌铁氧体为几百---上千。铁氧体的磁导率越高,其低频时的阻抗越大,高频时的阻抗越小。所以,在抑制高频干扰时,宜选用镍锌铁氧体;反之则用锰锌铁氧体。或在同一束电缆上同时套上锰锌和镍锌铁氧体,这样可以抑制的干扰频段较宽。磁环的内外径差值越大,纵向高度越大,其阻抗也就越大,但磁环内径一定要紧包电缆,避免漏磁。磁环的安装位置应该尽量靠近干扰源,即应紧靠电缆的进出口
连接线磁环使用原则
1,磁环越长越好磁芯
2,孔径和所穿过的电缆结合越紧密越好。
3,低频端骚扰时,建议线缆绕2~3匝,高频端骚扰时,不能绕匝(因为分布电容的存在),选用长一点的磁环。
连接线磁环的安装位置
磁环的安装位置应该尽量靠近干扰源,即应紧靠电缆的进出口。
总结,去除高频干扰信号,一般选用镍锌铁氧体磁环,去除低频信号一般选用锰锌铁氧体磁环。
